【詳細手順書公開】SAP Cloud Platform上のセンサーデータをUI5で可視化する

【詳細手順書公開】SAP Cloud Platform上のセンサーデータをUI5で可視化する

目次

参考ブログ

Visualizing iPhone Sensor Data with SAPUI5

Special Thanks to Author  Anthony McLeod !

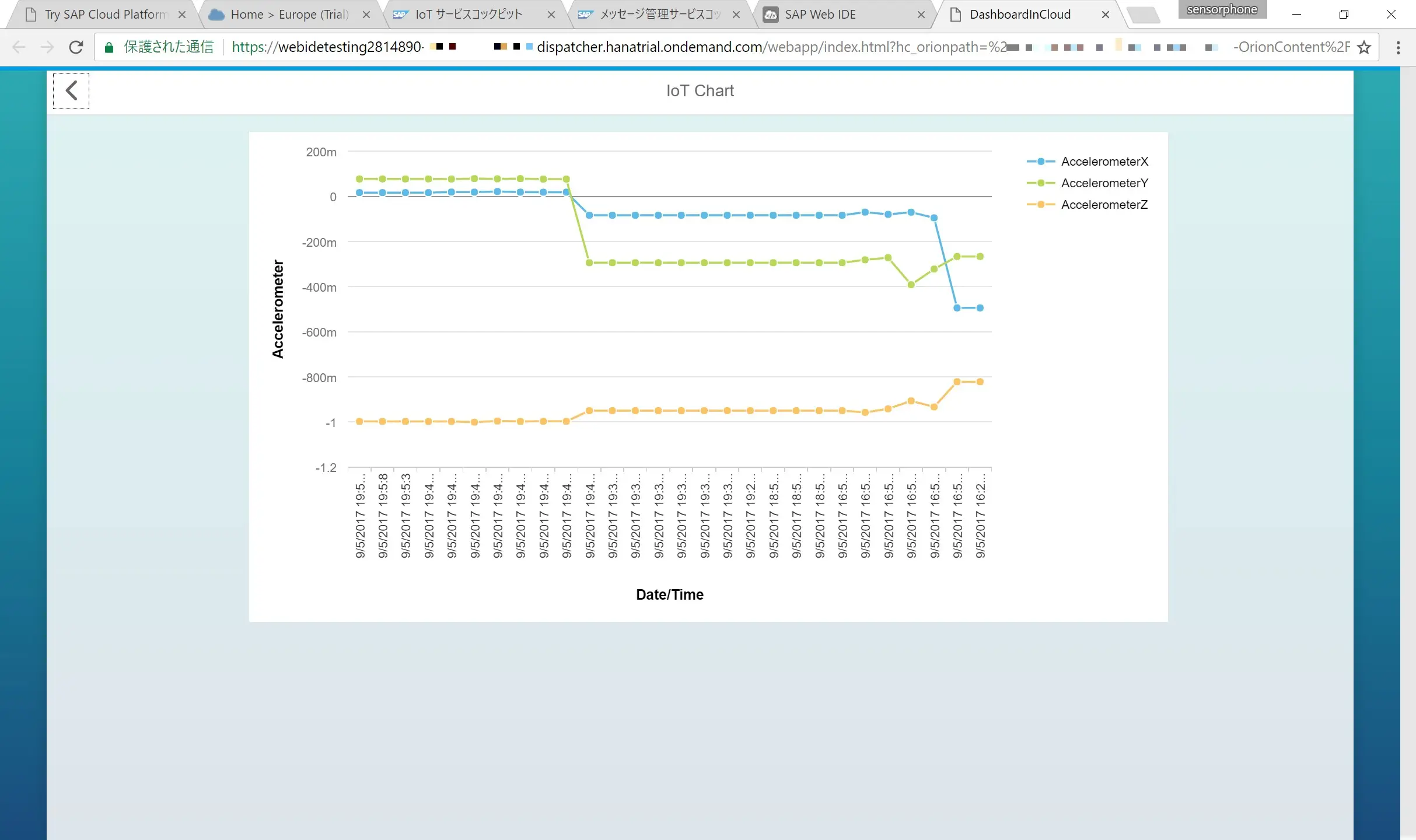

デモイメージ


今回は、汀のダッシュボードを作成します。

前提条件


【詳細手順書】iPhone内蔵センサー情報をSAP Cloud PlatformのIoTサービスを使ってストリーミングするの設定が完了していること

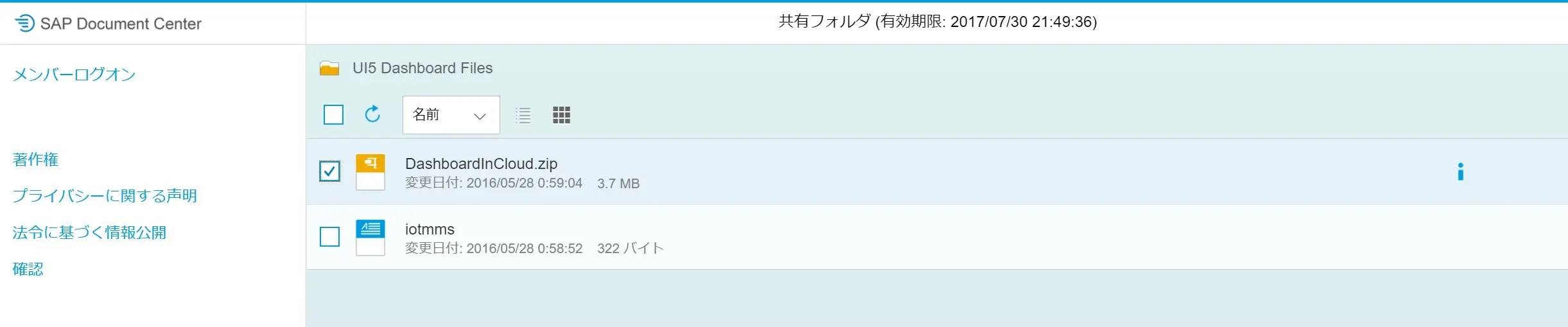

上記ブログのリンクからDashboardInCloud.zipをダウンロードしておきます。


IoT Destinationを作成

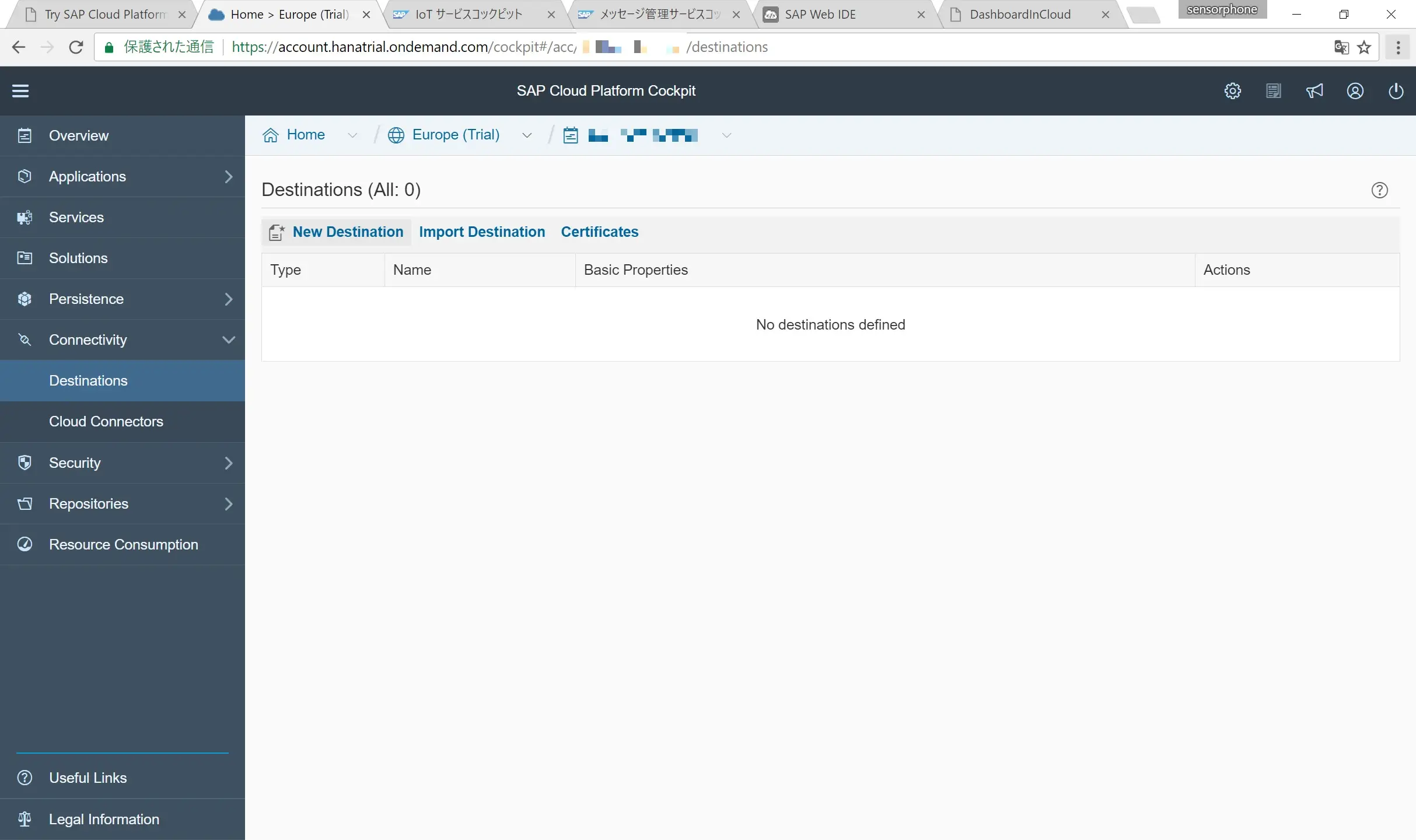

SAP Cloud PlatfromCockpitのConnectivity Destinationsを選択します


下記情報を入力してSAVEを選択します。

項目設定値
Nameiotmms
Typehppts
URLhttps://iotmms<<S-user>trial.hanatrial.ondemand.com/
Proxy TypeInternet
AuthenticationBasicAuthentication
UserSユーザ
Passwordパスワード
Additional Properties
WebIDEEnabledTrue
WebIDESystemAPI
WebIDEUsageodata_gen

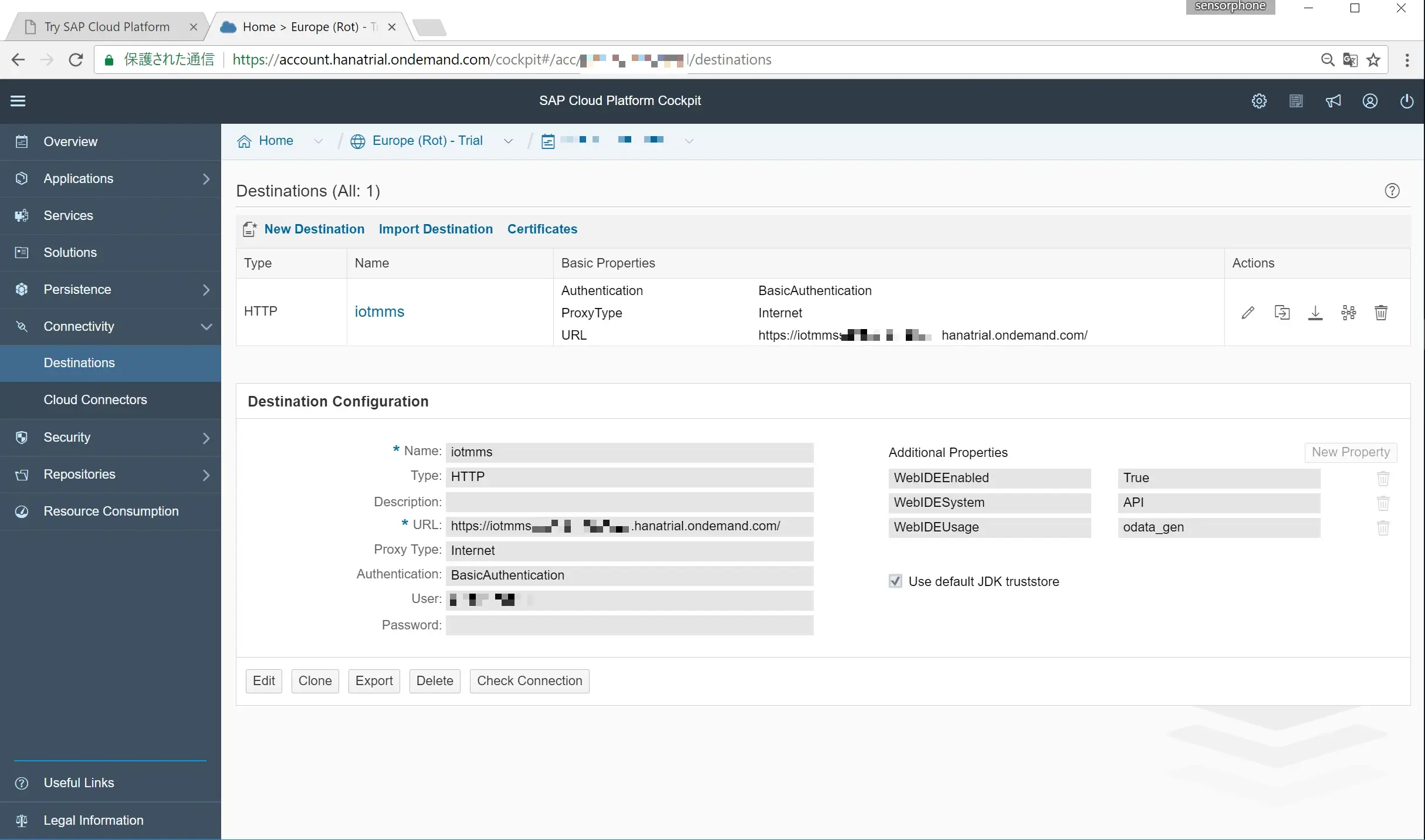

登録完了

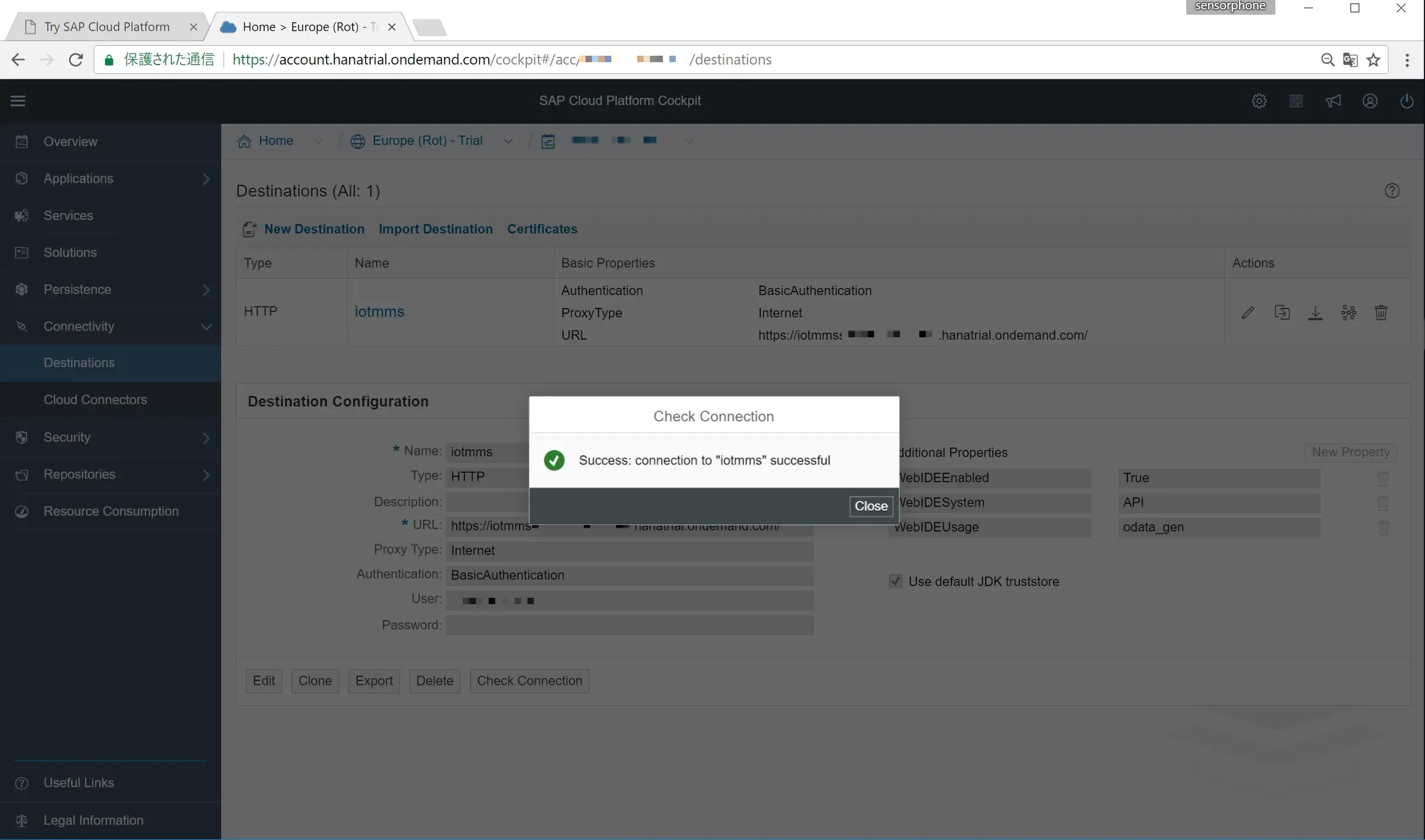

Check Connectionを選択して接続テストを実施します。


接続テスト成功


SAP Web IDE

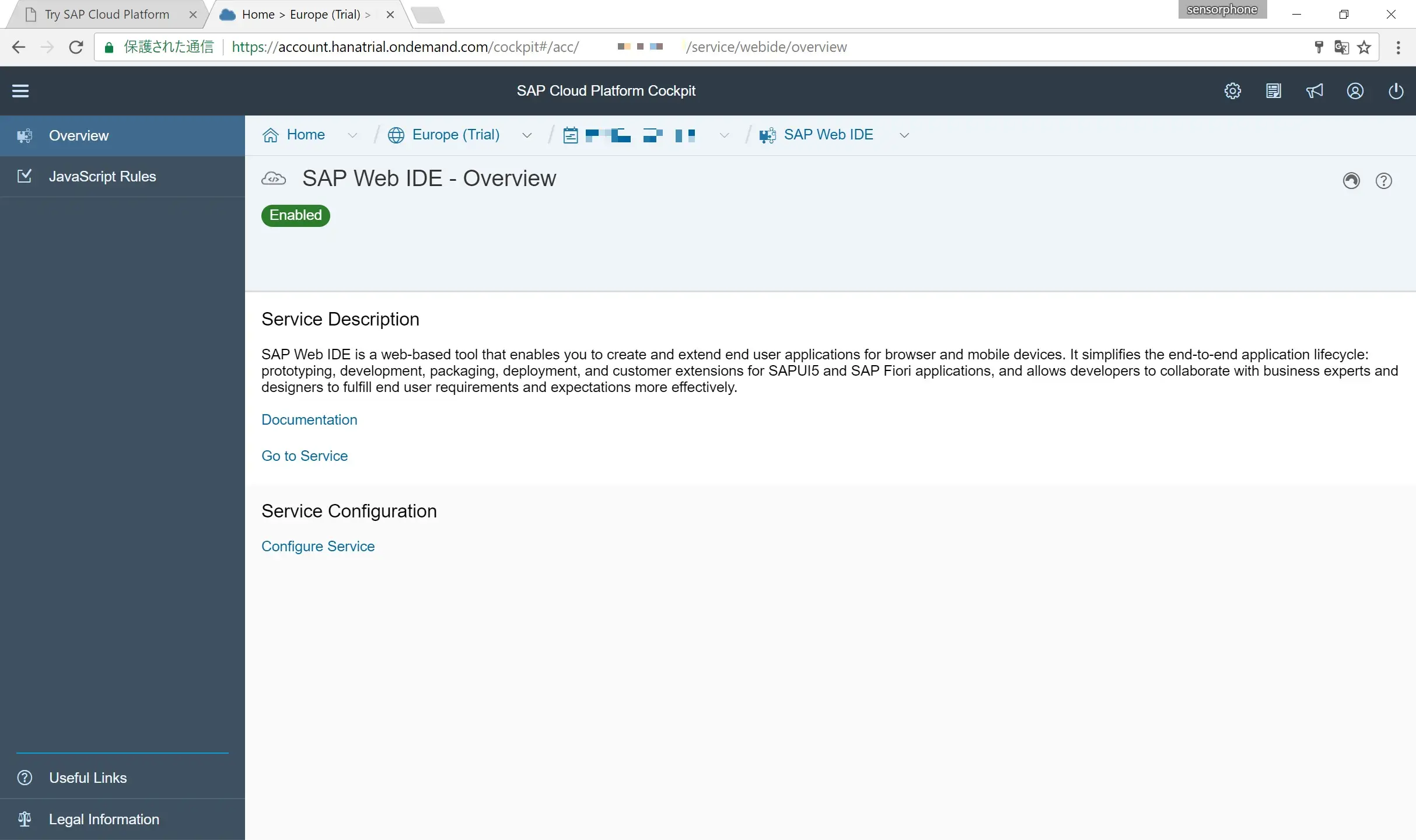

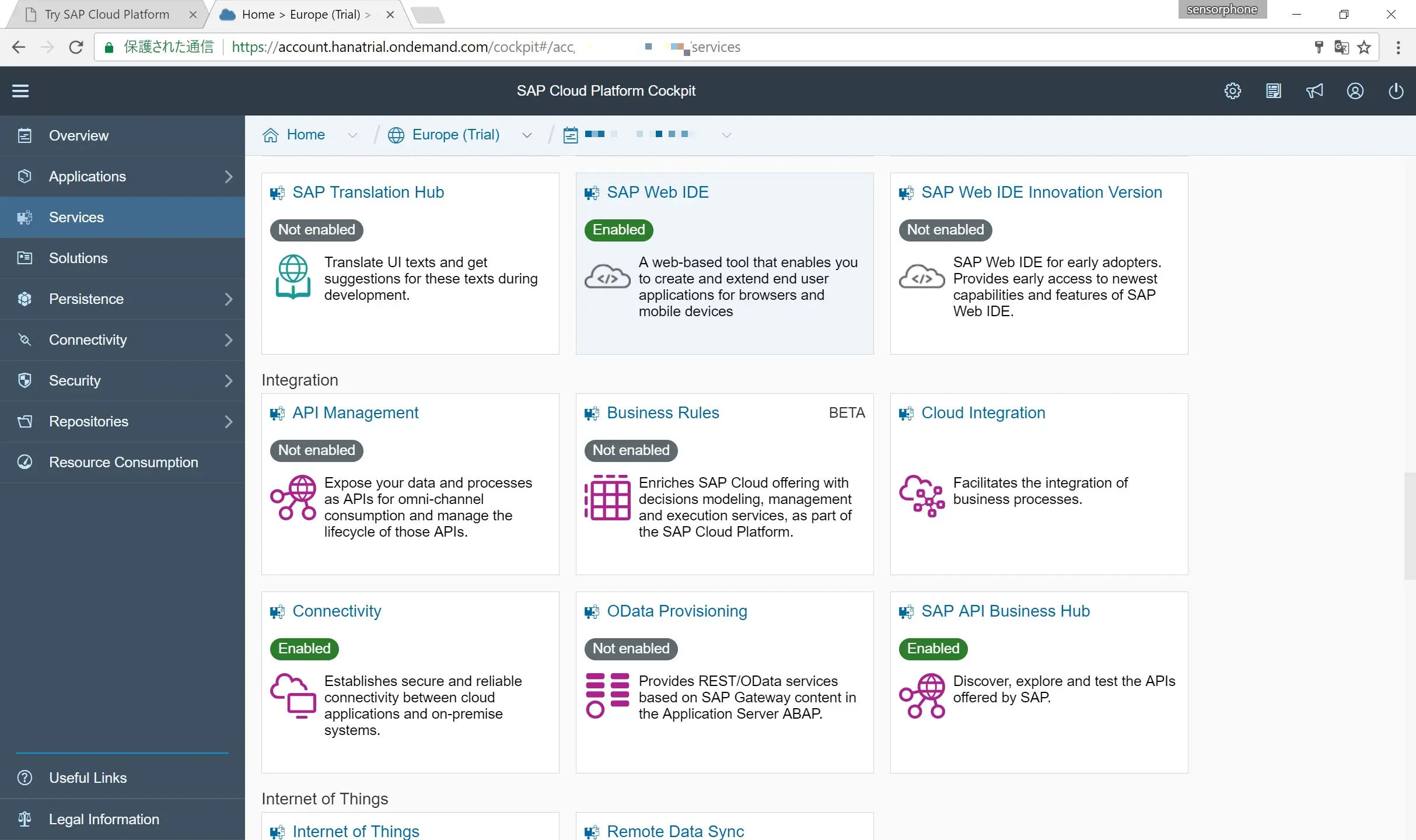

SAP Cloud Platform CockpitのServicesタブ SAP Web IDEを選択します。


Go to Serviceを選択します。

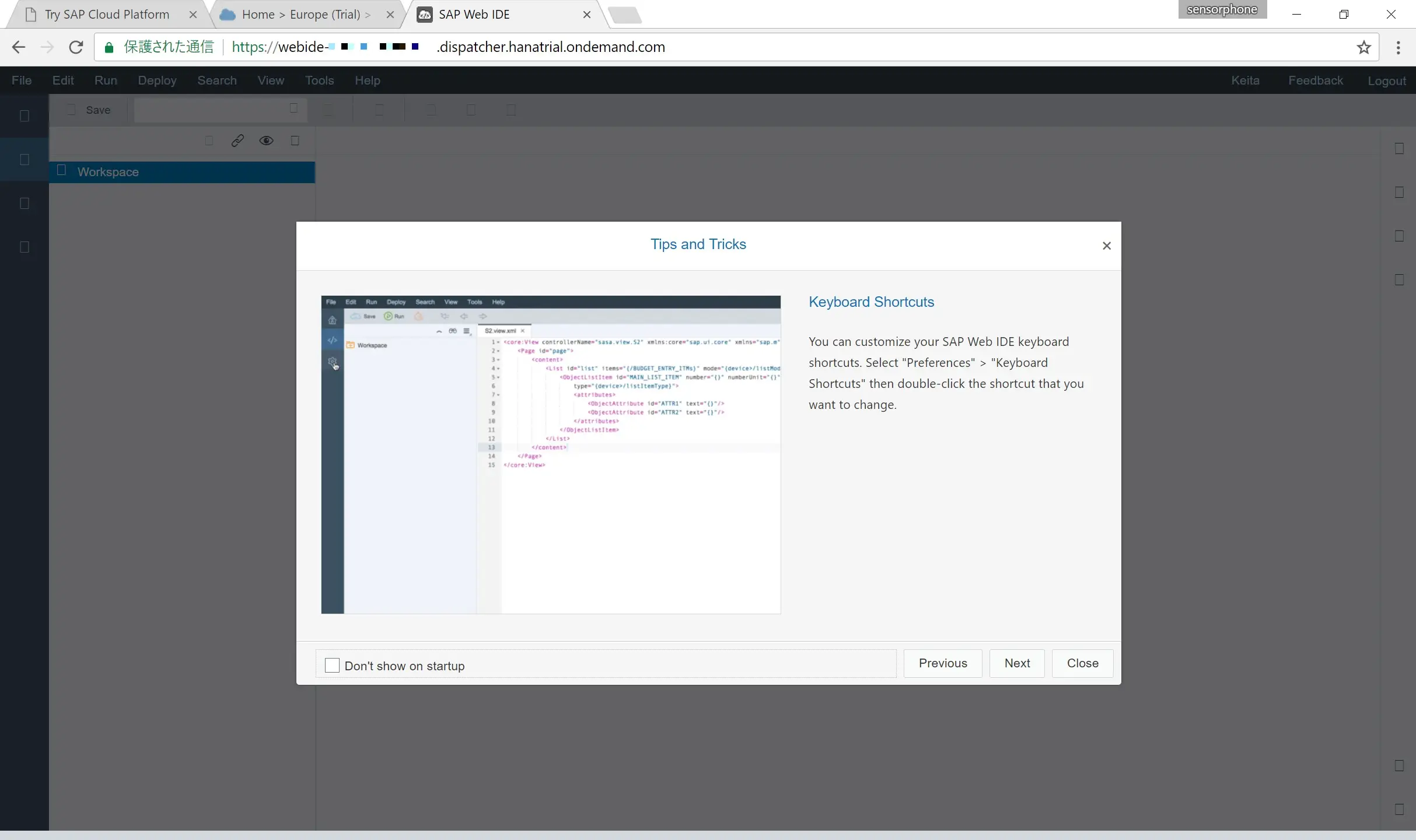

SAP Web IDE

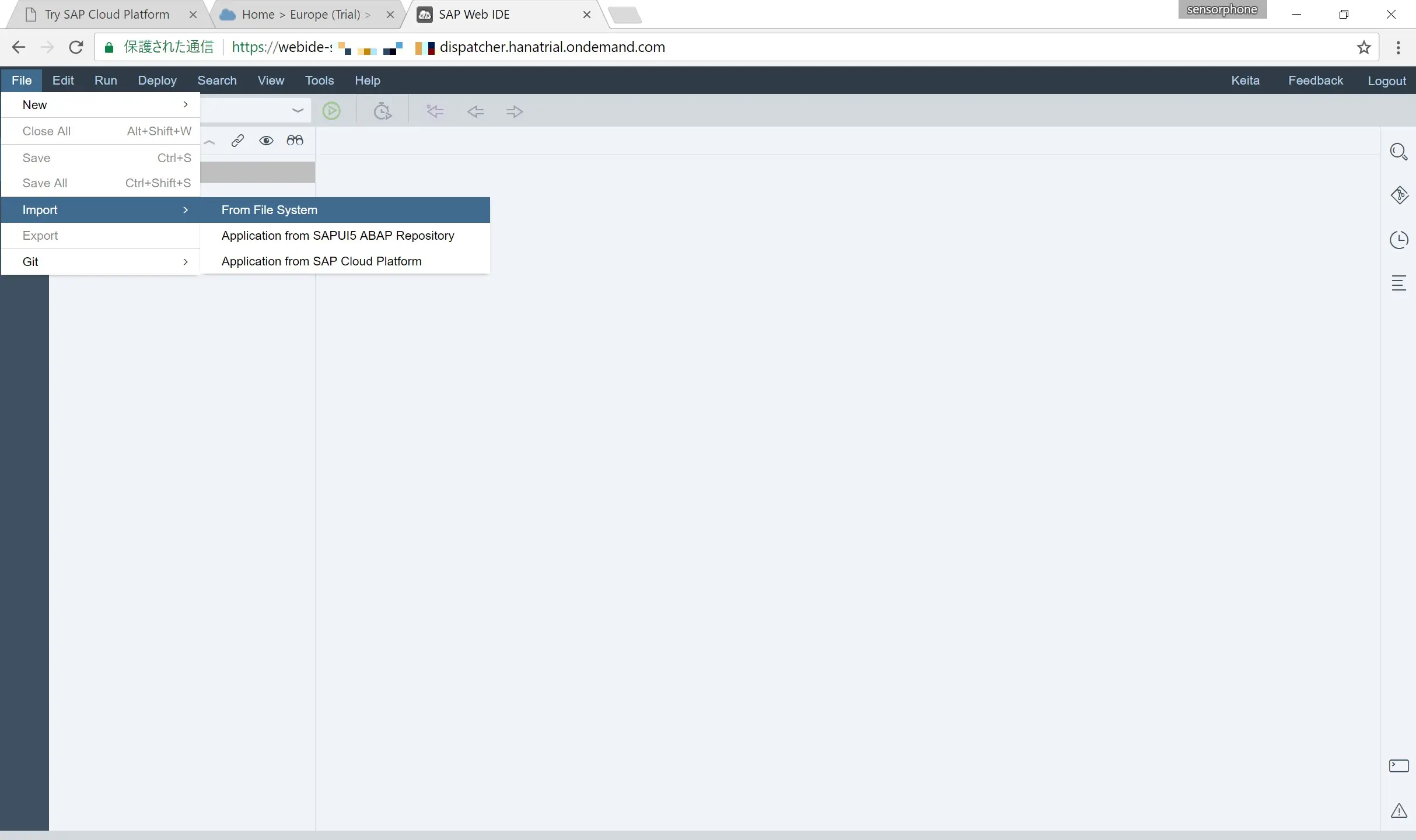

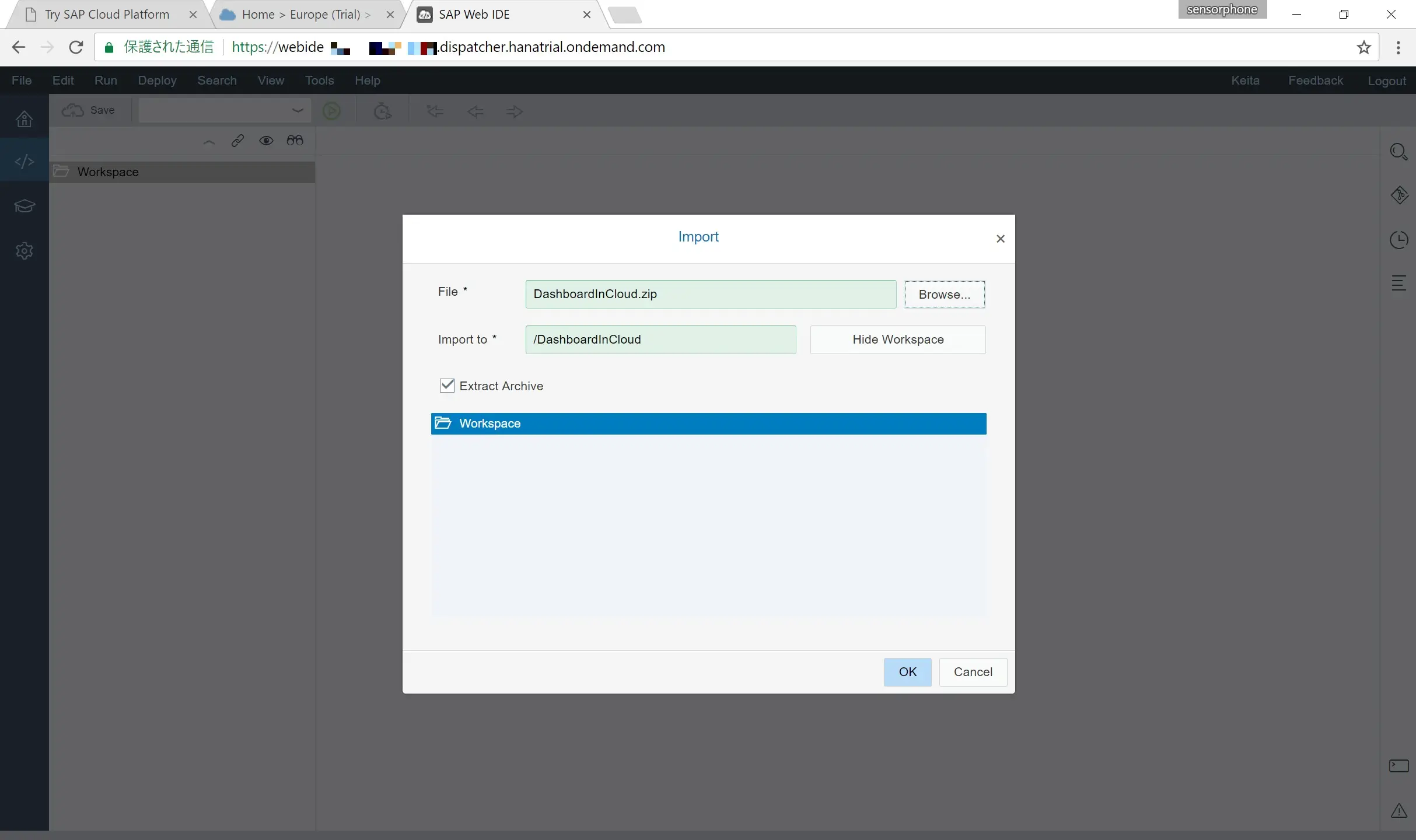

File->Import->From File system


ダウンロードしたDashboardInCloud.zipを選択します。

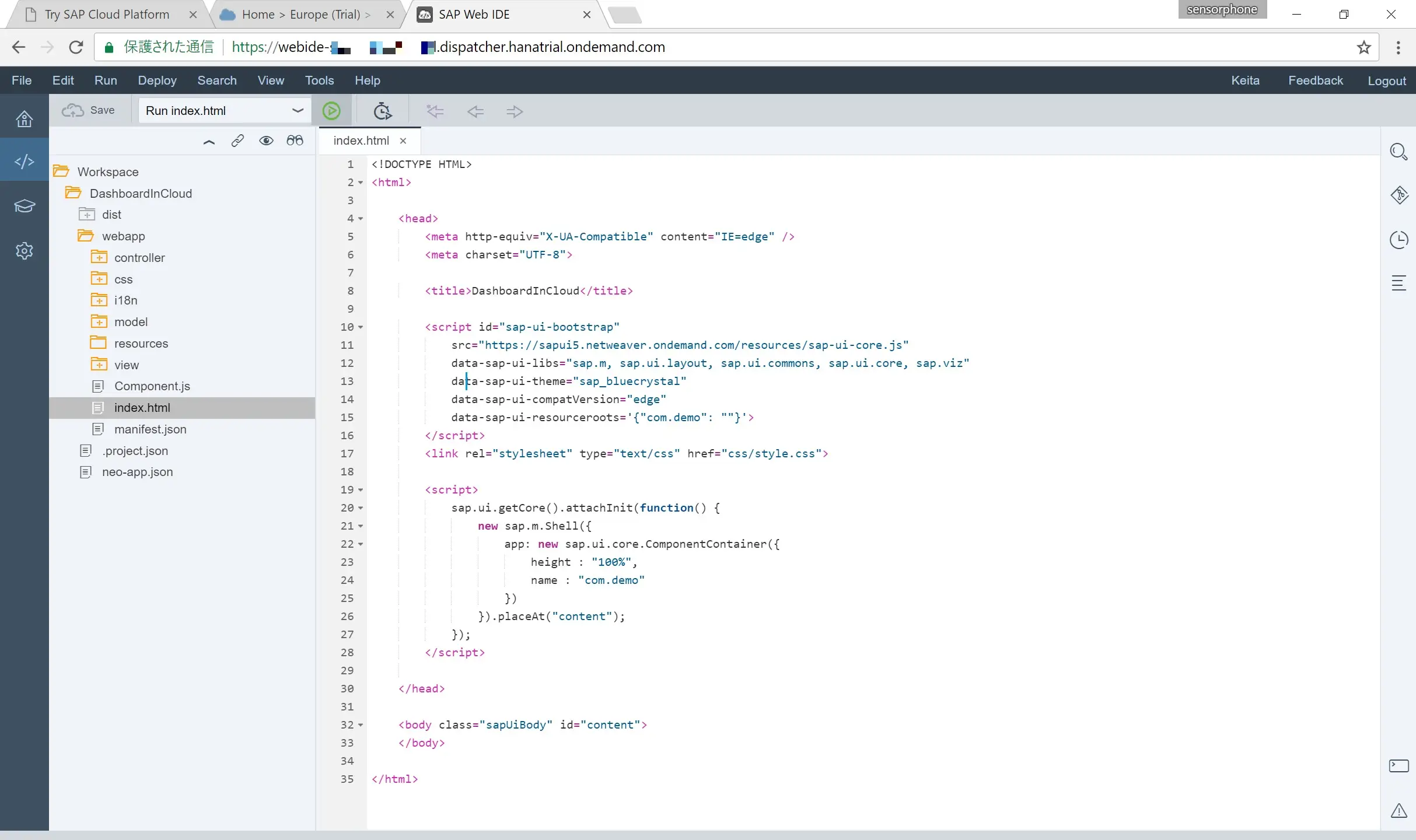

index.htmlを実行します。

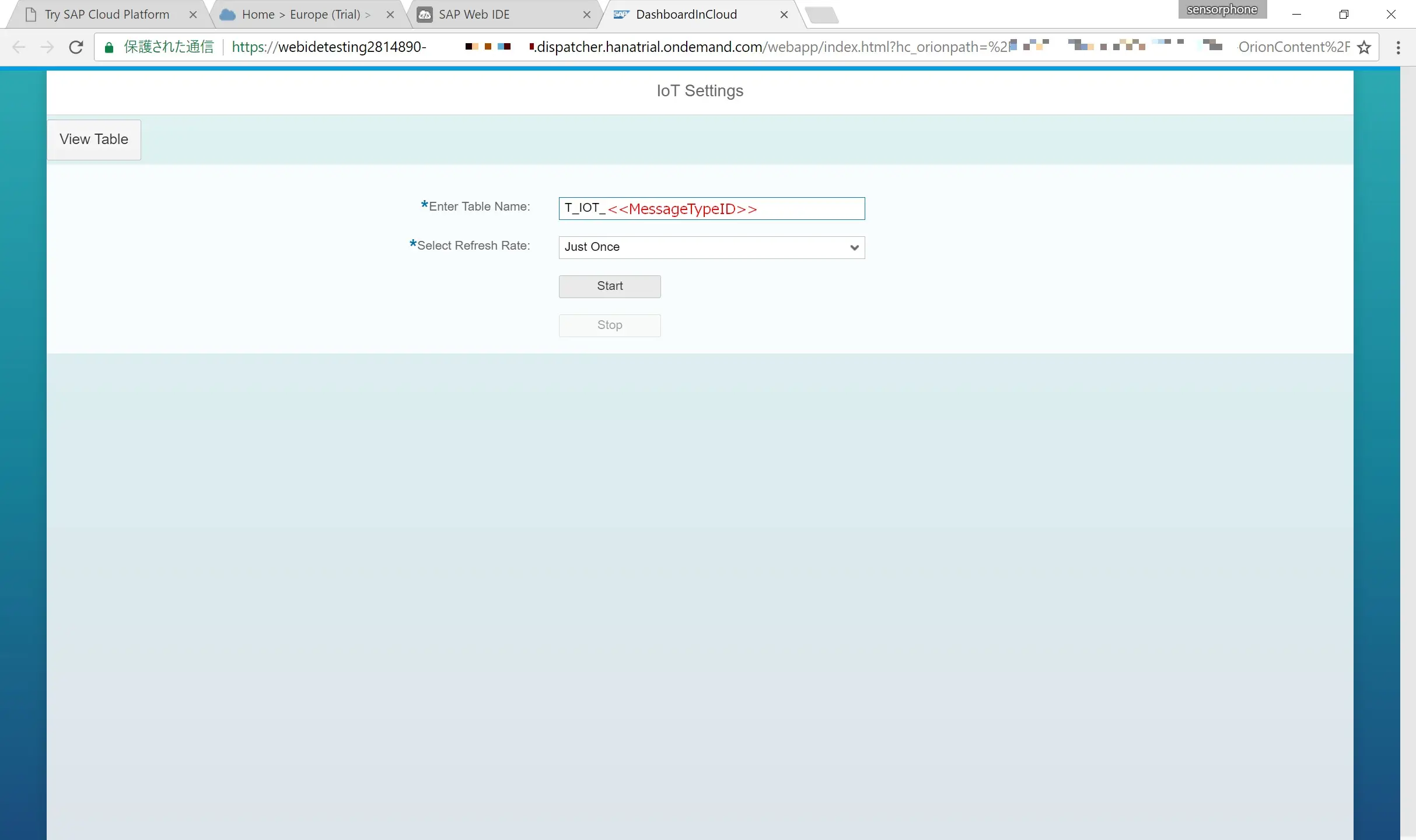

Enter Table NameにT_IOT<<メッセージタイプID>>のテーブルを入力してStartを選択します。

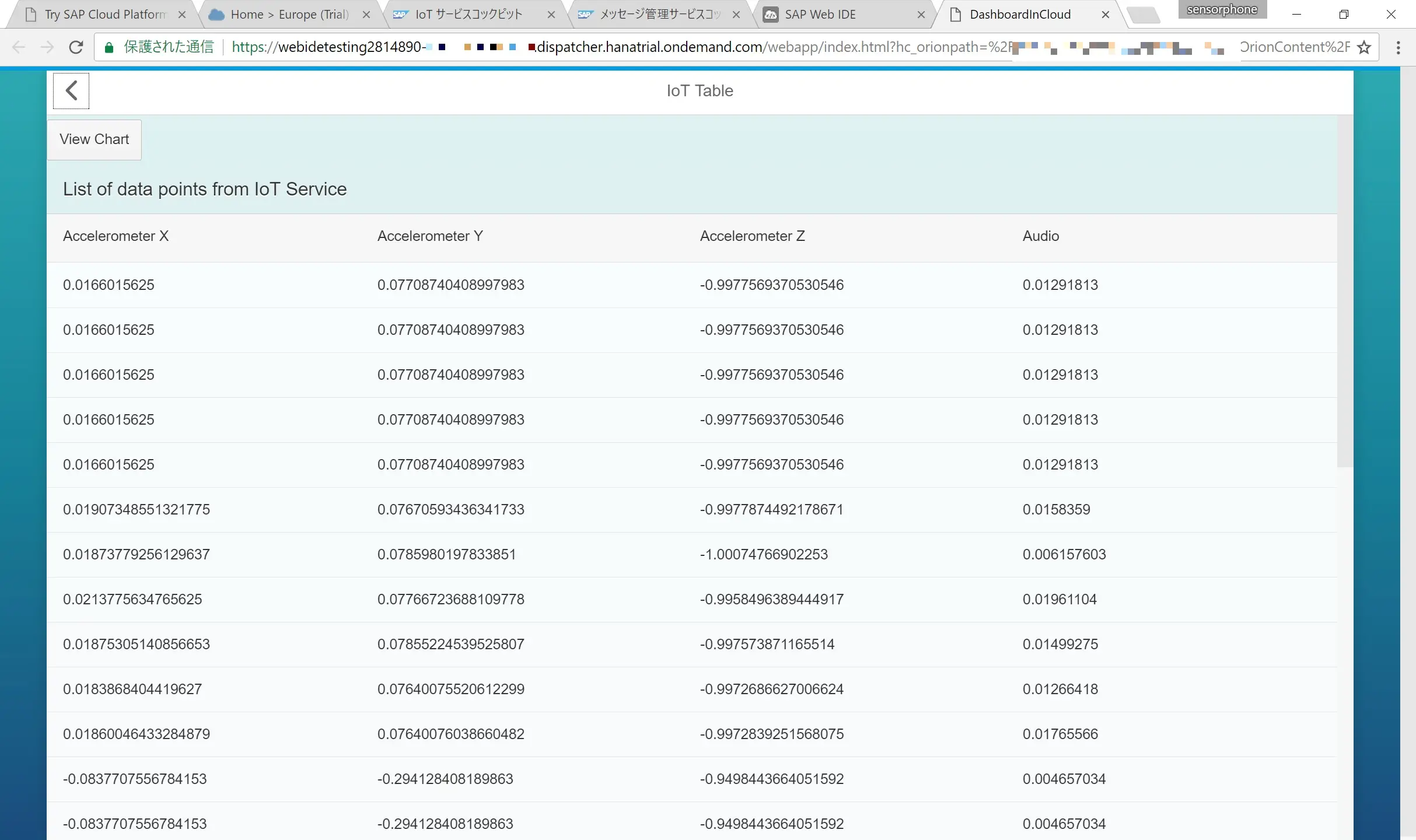

テーブルデータが参照できていることがわかります。


View Chartボタンを推して、グラフ描画のインターバルを選択すると、リアルタイムでグラフ化されます。
